فلایویل سوزوکی

فلایویل (Flywheel) در هر خودروی احتراق داخلی، از جمله مدل‌های مختلف سوزوکی ویتارا، نقشی حیاتی و چندوجهی ایفا می‌کند. این قطعه که عمدتاً به صورت یک دیسک سنگین و معمولاً ساخته شده از چدن یا فولاد، به انتهای میل لنگ موتور متصل است، وظیفه اصلی‌اش ایجاد پایداری در چرخش موتور و تسهیل انتقال قدرت به سیستم انتقال قدرت (گیربکس) است. در ادامه، به تفصیل به عملکرد و اهمیت آن در ویتارا می‌پردازیم:

1. پایه‌ریزی چرخش یکنواخت موتور:

چرخه موتورهای احتراق داخلی، ماهیتی ضربانی دارد. در هر سیکل چهار مرحله‌ای (مکش، تراکم، احتراق، تخلیه)، تنها در مرحله احتراق (Power Stroke) است که انرژی واقعی تولید می‌شود. در سه مرحله دیگر، موتور در واقع انرژی مصرف می‌کند تا پیستون‌ها حرکت کنند و چرخه ادامه یابد. این ماهیت “ضربانی” تولید نیرو، منجر به نوسانات قابل توجهی در سرعت چرخش میل لنگ می‌شود.

• نقش فلایویل در جذب انرژی: در لحظه انفجار مخلوط سوخت و هوا در سیلندر (کورس احتراق)، نیروی عظیمی به پیستون وارد شده و این نیرو از طریق شاتون به میل لنگ منتقل می‌گردد. فلایویل که به میل لنگ متصل است، این انرژی اضافی را جذب می‌کند. این جذب انرژی باعث افزایش سرعت دوران فلایویل و ذخیره آن به صورت انرژی جنبشی دورانی (Rotational Kinetic Energy) می‌شود. هرچه جرم فلایویل بیشتر باشد و با سرعت بالاتری بچرخد، ظرفیت ذخیره انرژی آن نیز افزایش می‌یابد.
• نقش فلایویل در آزادسازی انرژی: در مراحل مکش، تراکم و تخلیه، که موتور انرژی تولید نمی‌کند و حتی مصرف می‌کند، فلایویل انرژی ذخیره شده خود را به میل لنگ بازمی‌گرداند. این انرژی آزاد شده، به غلبه بر مقاومت‌های داخلی موتور (مانند اصطکاک و نیروی مقاومت در برابر فشرده‌سازی) و حفظ چرخش میل لنگ با سرعتی نسبتاً ثابت کمک می‌کند. این فرآیند تضمین می‌کند که موتور نه تنها متوقف نمی‌شود، بلکه با حداقل لرزش و نوسان به کار خود ادامه می‌دهد.

2. رابط مکانیکی با سیستم انتقال قدرت:

• در مدل‌های با گیربکس دستی: یکی از وظایف کلیدی فلایویل در نسخه‌های دنده‌ای ویتارا، ایفای نقش به عنوان سطح اصطکاکی اصلی برای سیستم کلاچ است. صفحه کلاچ (Clutch Disc) که بین فلایویل و صفحه فشار (Pressure Plate) قرار دارد، با نیروی فنرهای صفحه فشار، به سطح فلایویل چسبانده می‌شود. این اتصال، قدرت چرخشی موتور را به گیربکس منتقل می‌کند. هنگامی که راننده پدال کلاچ را فشار می‌دهد، صفحه فشار از صفحه کلاچ فاصله گرفته و اتصال بین موتور و گیربکس قطع می‌شود، که این امر امکان تعویض دنده را بدون ایجاد ضربه و فشار زیاد فراهم می‌سازد. کیفیت سطح فلایویل (صافی و عدم وجود خراشیدگی) برای عملکرد صحیح کلاچ بسیار حیاتی است.

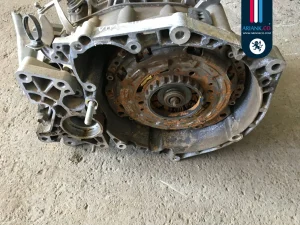

• در مدل‌های با گیربکس اتوماتیک: در خودروهای مدرنی مانند نسل‌های جدیدتر ویتارا که از گیربکس اتوماتیک بهره می‌برند، نقش فلایویل تا حد زیادی توسط مبدل گشتاور (Torque Converter) ایفا می‌شود. مبدل گشتاور شامل یک پمپ، توربین و استاتور است که از سیال هیدرولیک برای انتقال نیرو استفاده می‌کند. در این سیستم، یک دیسک فلایویل کوچک‌تر یا قطعه‌ای مشابه ممکن است برای اتصال اولیه موتور به پمپ مبدل گشتاور وجود داشته باشد. مبدل گشتاور نه تنها قدرت را منتقل می‌کند، بلکه قادر است گشتاور را در نسبت‌های مشخصی افزایش دهد و همچنین لرزش‌ها و ضربات موتور را به طور مؤثری جذب کند.

3. نقش در سیستم استارت (استارتر موتور):

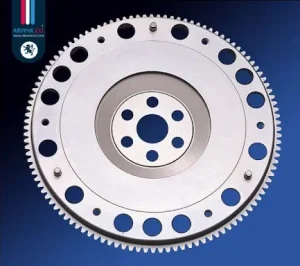

یکی دیگر از جنبه‌های مهم فلایویل، وجود دندانه‌های چرخ دنده (Ring Gear) در محیط خارجی آن است. این دندانه‌ها با دندانه‌های چرخ دنده پینیون (Pinion Gear) که بر روی استارتر موتور نصب شده، درگیر می‌شوند. هنگامی که استارتر فعال می‌شود، دنده پینیون به سمت جلو حرکت کرده و با دندانه‌های فلایویل درگیر می‌شود. این درگیری باعث چرخش فلایویل و در نتیجه میل لنگ می‌شود که این امر، چرخه احتراق اولیه موتور را آغاز می‌کند. پس از روشن شدن موتور، دنده پینیون استارتر به عقب کشیده شده و از فلایویل جدا می‌گردد تا از آسیب رسیدن به استارتر جلوگیری شود.

4. تکامل طراحی فلایویل: از سنتی تا دو-جرمی (DMF)

• فلایویل‌های سنتی (Solid/Single-Mass Flywheels): این نوع فلایویل‌ها یکپارچه و صلب هستند. در مدل‌های قدیمی‌تر ویتارا یا مدل‌های پایه، ممکن است از این نوع فلایویل استفاده شده باشد. این فلایویل‌ها وظیفه خود را به خوبی انجام می‌دهند، اما در جذب لرزش‌های شدید موتور، به خصوص در موتورهای پرقدرت یا دیزلی، محدودیت‌هایی دارند.
• فلایویل‌های دو-جرمی (Dual-Mass Flywheels – DMF): در نسل‌های جدیدتر و مدل‌های پیشرفته‌تر ویتارا، استفاده از فلایویل‌های دو-جرمی رایج شده است. این سیستم از دو بخش اصلی تشکیل شده است که توسط مجموعه‌ای از فنرها و دمپرهای هیدرولیکی یا مکانیکی به هم متصل شده‌اند. بخش اول مستقیماً به میل لنگ متصل است و بخش دوم به صفحه کلاچ (در مدل‌های دستی) یا مبدل گشتاور (در برخی اتوماتیک‌ها) وصل می‌شود.
  • مزایای DMF: این طراحی پیشرفته قادر است بخش قابل توجهی از گشتاورهای ناگهانی و لرزش‌های انتقالی از موتور به گیربکس را جذب و میرا کند. این امر منجر به:
  • رانندگی نرم‌تر: کاهش محسوس لرزش در کابین، به خصوص در سرعت‌های پایین و هنگام شروع حرکت.
  • کاهش استهلاک: محافظت از اجزای حساس گیربکس، کوپلینگ‌ها و میل گاردان در برابر ضربات و تنش‌های ناخواسته.
  • بهبود عملکرد کلاچ: فراهم کردن شرایط بهتر برای درگیری و جدایی نرم صفحه کلاچ.
  • معایب DMF: DMF ها پیچیده‌تر و گران‌تر از فلایویل‌های سنتی هستند و در صورت خرابی (مثلاً فرسودگی فنرها یا نشتی دمپرها)، هزینه تعویض آن‌ها به مراتب بیشتر است.

5. علائم خرابی فلایویل در سوزوکی ویتارا:

شناخت علائم خرابی فلایویل می‌تواند به جلوگیری از آسیب‌های جدی‌تر به سیستم انتقال قدرت و موتور کمک کند. برخی از نشانه‌های رایج عبارتند از:

• لرزش شدید موتور: افزایش لرزش در دور آرام (Idle) یا هنگام شتاب‌گیری، که ممکن است نشان‌دهنده عدم تعادل فلایویل باشد.
• صدای غیرعادی: شنیدن صداهای کلیک، تق‌تق، یا ضربه از ناحیه موتور، به ویژه هنگام فشردن پدال کلاچ، آزاد کردن آن، یا هنگام تعویض دنده. این صداها می‌توانند ناشی از لق شدن فلایویل، خرابی فنرهای DMF، یا فرسودگی دندانه‌های چرخ دنده استارت باشند.
• مشکل در شروع حرکت (در مدل‌های دستی): اگر فلایویل دچار تاب‌خوردگی یا سایش نامنظم شده باشد، ممکن است صفحه کلاچ نتواند به درستی با آن درگیر شود و شروع حرکت با لرزش یا حتی عدم انتقال قدرت همراه باشد.
• بوی سوختگی: در موارد نادر، اگر فلایویل به شدت آسیب دیده و باعث سایش شدید صفحه کلاچ شود، ممکن است بوی سوختگی کلاچ به مشام برسد.
• مشکل در استارت زدن: اگر دندانه‌های فلایویل فرسوده شده باشند، استارتر ممکن است نتواند به درستی با آن درگیر شود و استارت زدن موتور با مشکل مواجه شود.

در نهایت، فلایویل چه از نوع سنتی و چه دو-جرمی، یک جزء حیاتی در سیستم انتقال قدرت سوزوکی ویتارا است که اطمینان از سلامت و عملکرد صحیح آن، برای تجربه رانندگی روان و حفظ عمر مفید اجزای مرتبط، بسیار ضروری است.

فلایویل، همانطور که قبلاً گفتم، یک دیسک سنگین و چرخنده است که وظیفه اصلی آن ذخیره انرژی جنبشی و تثبیت سرعت دوران در سیستم‌های مکانیکی، به ویژه موتورهای احتراق داخلی است.

1. نحوه ذخیره انرژی در فلایویل:

فلایویل انرژی را از طریق اینرسی (Inertia) خود ذخیره می‌کند. اینرسی تمایل یک جسم به حفظ وضعیت حرکتی فعلی خود است. هرچه جرم یک جسم بیشتر باشد و با سرعت بیشتری بچرخد، اینرسی آن بیشتر است و انرژی بیشتری را می‌تواند ذخیره کند.

• جذب انرژی: وقتی موتور در کورس قدرت، نیروی زیادی تولید می‌کند (مثلاً انفجار سوخت در سیلندر)، این انرژی اضافی به فلایویل منتقل می‌شود و باعث افزایش سرعت دوران آن می‌شود. فلایویل با افزایش سرعت خود، این انرژی را به صورت انرژی جنبشی در خود ذخیره می‌کند.
• آزادسازی انرژی: در زمان‌هایی که موتور نیروی کمی تولید می‌کند یا اصلاً تولید نمی‌کند (مانند کورس مکش یا تراکم)، فلایویل به دلیل اینرسی خود به چرخش ادامه می‌دهد. در این زمان، فلایویل انرژی ذخیره شده را به سیستم بازمی‌گرداند و باعث می‌شود که میل لنگ به چرخش خود ادامه دهد. این فرآیند باعث می‌شود که سرعت موتور یکنواخت باقی بماند و از توقف آن جلوگیری شود.

فرمول مرتبط: انرژی جنبشی دورانی (KE) به صورت زیر محاسبه می‌شود:

KE=12Iω2KE = \frac{1}{2} I \omega^2KE=21​Iω2

که در آن:

• $I$ (گشتاور اینرسی) است که به توزیع جرم فلایویل بستگی دارد.
• $\omega$ (سرعت زاویه‌ای) است.

هرچه $I$ و $\omega$ بزرگتر باشند، انرژی ذخیره شده بیشتر است.

2. نقش فلایویل در کورس‌های مختلف موتور:

موتورهای چهار زمانه (که رایج‌ترین نوع در خودروها هستند) شامل چهار مرحله یا کورس هستند: مکش، تراکم، احتراق (قدرت)، و تخلیه.

• کورس مکش (Intake Stroke): پیستون به سمت پایین حرکت می‌کند تا مخلوط هوا و سوخت را به داخل سیلندر بکشد. در این مرحله، موتور انرژی زیادی مصرف می‌کند و انرژی کمی تولید می‌کند. فلایویل انرژی ذخیره شده از کورس قبلی را آزاد می‌کند تا پیستون به حرکت خود ادامه دهد.
• کورس تراکم (Compression Stroke): پیستون به سمت بالا حرکت می‌کند تا مخلوط هوا و سوخت را فشرده کند. این مرحله نیز انرژی‌بر است و فلایویل به ادامه حرکت کمک می‌کند.
• کورس احتراق/قدرت (Combustion/Power Stroke): مخلوط هوا و سوخت مشتعل می‌شود و نیروی زیادی به پیستون وارد می‌کند. این تنها مرحله‌ای است که موتور انرژی تولید می‌کند. این انرژی تولید شده، علاوه بر انجام کار، صرف افزایش سرعت دوران فلایویل و ذخیره انرژی در آن می‌شود.
• کورس تخلیه (Exhaust Stroke): پیستون به سمت بالا حرکت می‌کند تا گازهای حاصل از احتراق را از سیلندر خارج کند. این مرحله نیز انرژی مصرف می‌کند و فلایویل انرژی ذخیره شده را برای ادامه حرکت پیستون تأمین می‌کند.

بنابراین، فلایویل نقش حیاتی در “پل زدن” بین کورس‌های قدرت و تأمین انرژی لازم برای کورس‌های دیگر دارد و باعث می‌شود چرخش میل لنگ پیوسته و با نوسان کم باشد.

3. مقایسه فلایویل با قطعات دیگر:

• فلایویل در مقابل میل لنگ (Crankshaft): میل لنگ وظیفه تبدیل حرکت خطی پیستون به حرکت دورانی را بر عهده دارد. فلایویل به میل لنگ متصل است و با ذخیره انرژی، به یکنواخت کردن دوران آن کمک می‌کند. میل لنگ بدون فلایویل، دوران بسیار ناپیوسته و پرنوسانی خواهد داشت.
• فلایویل در مقابل کلاچ (Clutch): در خودروهای با گیربکس دستی، فلایویل به صفحه کلاچ متصل است. کلاچ به راننده اجازه می‌دهد تا ارتباط بین موتور و گیربکس را قطع و وصل کند. صفحه کلاچ معمولاً بین فلایویل و صفحه فشار (Pressure Plate) قرار می‌گیرد.
• فلایویل در مقابل کوپلینگ (Coupling): کوپلینگ‌ها نیز برای اتصال دو شفت استفاده می‌شوند، اما معمولاً برای انتقال گشتاور و نه لزوماً ذخیره انرژی و تثبیت سرعت.

4. انواع فلایویل:

• فلایویل‌های صلب (Rigid Flywheels): این‌ها فلایویل‌های سنتی هستند که یکپارچه ساخته می‌شوند و سختی بالایی دارند.
• فلایویل‌های دو-جرمی (Dual-Mass Flywheels – DMF): این نوع فلایویل‌ها در خودروهای مدرن رایج‌تر شده‌اند. آن‌ها از دو دیسک مجزا تشکیل شده‌اند که توسط فنرها و دمپرها به هم متصل شده‌اند. این طراحی به طور مؤثرتری لرزش‌ها و نوسانات گشتاور را جذب می‌کند و باعث رانندگی نرم‌تر و کاهش فشار بر روی گیربکس می‌شود. DMF ها به خصوص در خودروهای دیزلی و یا خودروهایی که از گیربکس‌های دوکلاچه (DCT) استفاده می‌کنند، بسیار متداول هستند.

5. اهمیت فلایویل در رانندگی:

• نرمی حرکت: فلایویل به نرمی کار کردن موتور کمک می‌کند. بدون آن، موتور بسیار لرزان و ناپایدار خواهد بود.
• شروع حرکت: کمک می‌کند تا خودرو به آرامی از حالت سکون شروع به حرکت کند، به خصوص در خودروهای دنده‌ای که راننده با تنظیم کلاچ، از فلایویل برای انتقال تدریجی قدرت استفاده می‌کند.
• تغییر دنده: در خودروهای دنده‌ای، فلایویل نقش مهمی در فرآیند تعویض دنده ایفا می‌کند. با فشردن پدال کلاچ، ارتباط بین موتور و گیربکس قطع می‌شود و فلایویل نیز (در صورت خاموش بودن موتور) از چرخش باز می‌ایستد.
• کاهش استهلاک: با جذب بخشی از ضربات و لرزش‌ها، فلایویل به کاهش استهلاک سایر قطعات انتقال قدرت مانند گیربکس و دیفرانسیل کمک می‌کند.

نویسنده.آریان جوانبخت
